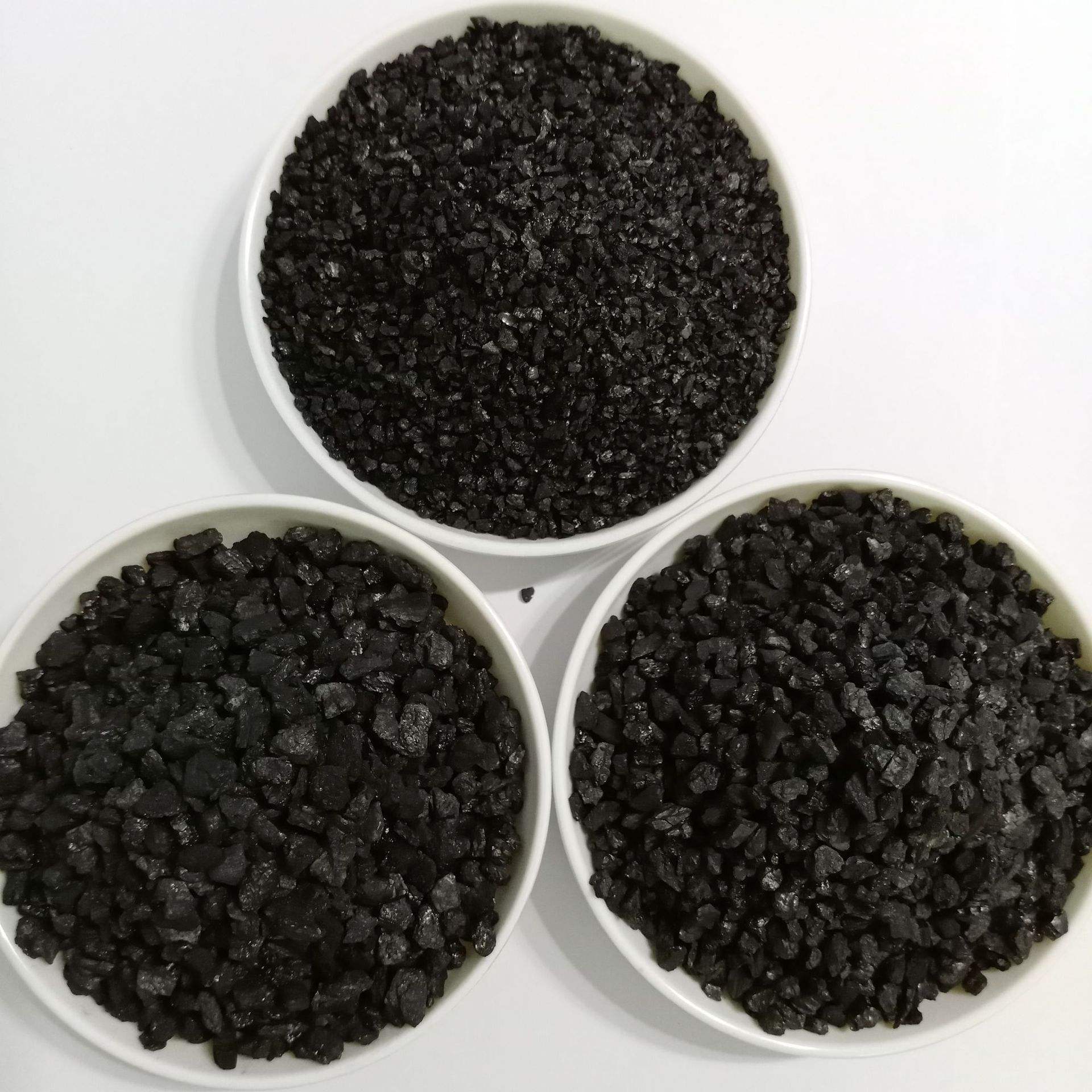

煤質(zhì)顆?；钚蕴吭囼?yàn)方法
- 字號(hào) + -
除此之外，脫硫脫硝用煤質(zhì)顆?；钚蕴吭囼?yàn)方法檢測(cè)標(biāo)準(zhǔn)可以依據(jù) GB/T 30202系列標(biāo)準(zhǔn)。 該系列標(biāo)準(zhǔn)主要分為5部，分別對(duì)脫硫脫硝用煤質(zhì)顆粒活性炭的堆積密度、粒度、耐磨強(qiáng)度和耐壓強(qiáng)度、脫硫值、脫硝率的檢測(cè)方法進(jìn)行說(shuō)明和規(guī)定。
煤質(zhì)活性炭檢測(cè)方法標(biāo)準(zhǔn)主要有20個(gè)標(biāo)準(zhǔn)，包括GB/T-7準(zhǔn)炭2系列煤質(zhì)顆?；钚詸z測(cè)方法。煤質(zhì)活性炭的水分、粒度、強(qiáng)度、填充密度、水容量、亞甲藍(lán)吸附值、碘吸附值、苯酚吸附值、著火點(diǎn)、蒸汽和氯乙烷蒸汽保護(hù)時(shí)間、四氯化碳吸附率、硫容量、灰分、pH值、漂浮率、焦糖脫色率、四氯化碳率、孔體積和比表面積。
1、方法提要
將一定質(zhì)量的凈化水用煤質(zhì)顆?；钚蕴吭嚇又糜谡窈Y機(jī)上進(jìn)行篩分，以保留在各篩層上的試樣的質(zhì)量占原試樣質(zhì)量的百分?jǐn)?shù)表示試樣的粒度分布。
2、測(cè)定步駿
a.根據(jù)產(chǎn)品技術(shù)要求，選取一組相應(yīng)的篩層，按篩孔大小，由上而下順序排列，安放在振篩機(jī)上。
b.稱取100 g試樣倒入振篩機(jī)的上層篩子內(nèi)，蓋上篩蓋，扣緊全套篩子。開(kāi)動(dòng)振篩機(jī)，同時(shí)啟動(dòng)定時(shí)器(或欺動(dòng)秒表)。
c.振篩(600士10) s。
d.松開(kāi)振篩機(jī)夾子，拿下篩蓋，依次輕輕取下各層并將各層中的試樣用瓷盤(pán)分別收集?？ㄔ诤Y孔上的活性炭輕輕震拍篩框或用刷子刷下，也作該篩層上的篩分。
e.依次稱量每一篩層以及底盤(pán)內(nèi)的篩分質(zhì)量(精確至o.1 ),
f.重復(fù)s. l至s. 5步驟，再做一份試樣。
一、GB/T 6682 分析實(shí)驗(yàn)室用水標(biāo)準(zhǔn)和實(shí)驗(yàn)辦法 (GB/T 5682-2008，IS0 3696 1987，MOD)
二、GB/T 7702.1 煤質(zhì)顆?；钚蕴繉?shí)驗(yàn)辦法 水分的測(cè)定
三、GB/T 7702.4 煤質(zhì)顆?；钚蕴繉?shí)驗(yàn)辦法 裝填密度的測(cè)定
四、GB/T 7702.7 煤質(zhì)顆?；钚蕴繉?shí)驗(yàn)辦法 碘吸附值的測(cè)定
五、GB/T 7702.16 煤質(zhì)顆?；钚蕴繉?shí)驗(yàn)辦法 pH值的測(cè)定
1、針對(duì)水分的試驗(yàn)測(cè)量方法
煤質(zhì)活性炭的試驗(yàn)方法以水分的測(cè)定為基礎(chǔ)，比較簡(jiǎn)單。采用試驗(yàn)科學(xué)嚴(yán)謹(jǐn)性原則，盡量蒸發(fā)試驗(yàn)樣品中的水分，減去試驗(yàn)樣品后樣品的質(zhì)量和實(shí)驗(yàn)前樣品的質(zhì)量，得到煤質(zhì)顆?；钚蕴繕悠分兴值馁|(zhì)量，其主要過(guò)程是對(duì)一定量的煤質(zhì)顆?；钚蕴吭囼?yàn)材料進(jìn)行干燥處理。得到煤質(zhì)顆粒活性炭樣品中水分的比例，完成水分的測(cè)定。煤質(zhì)粒子活性炭試驗(yàn)的水分測(cè)定方法中，有水分充分蒸發(fā)的非常重要的注意事項(xiàng)。由于試驗(yàn)樣品的水分不充分揮發(fā)，水分測(cè)定結(jié)果變小，樣品中還會(huì)殘留少量水分，因此進(jìn)行比例研究時(shí)，水分質(zhì)量小于實(shí)際值，從而影響試驗(yàn)結(jié)果。
2、碘吸附值試驗(yàn)的測(cè)定方法
煤質(zhì)活性炭的主要性質(zhì)是吸附性的，進(jìn)行試驗(yàn)時(shí)一般使用碘進(jìn)行吸附。試驗(yàn)方法也比較簡(jiǎn)單，將碘和煤質(zhì)活性炭的試驗(yàn)樣品按一定比例放入同一容器中，充分吸附后，用硫代硫酸鈉測(cè)定碘的剩余濃度，從而將碘吸附的質(zhì)量與初始質(zhì)量進(jìn)行比較，得出單個(gè)煤質(zhì)顆?；钚蕴繛閹讉€(gè)單位的其中，需要每分鐘使用二百五十次振動(dòng)機(jī)保證試驗(yàn)樣品和碘的充分反應(yīng)，保證試驗(yàn)符合科學(xué)合理性原則。
3、強(qiáng)度的試驗(yàn)測(cè)量方法
煤質(zhì)活性炭的強(qiáng)度對(duì)該物質(zhì)來(lái)說(shuō)是非常重要的性質(zhì)，一般來(lái)說(shuō)煤質(zhì)活性炭是充分研磨煤炭，提高吸附能力得到的，所以他的強(qiáng)度和煤炭的硬度差不多，但必須比煤炭的強(qiáng)度稍好一些。在試驗(yàn)過(guò)程中，采用了比煤的強(qiáng)度大很多的材料，一般是鋼球，測(cè)量煤質(zhì)活性炭樣品的強(qiáng)度，一方面保證試驗(yàn)過(guò)程不會(huì)損壞，降低了試驗(yàn)成本，高強(qiáng)度的試驗(yàn)材料磨損到煤質(zhì)顆?；钚蕴繕悠飞希?選擇試驗(yàn)材料后，需要進(jìn)行試驗(yàn)。將鋼球和煤炭粒子活性炭試驗(yàn)樣品放在一起，進(jìn)行旋轉(zhuǎn)研磨，記錄數(shù)據(jù)，測(cè)量煤炭粒子活性炭樣品的強(qiáng)度。煤質(zhì)顆?；钚蕴康脑囼?yàn)方法有20多種，試驗(yàn)者需要對(duì)影響試驗(yàn)結(jié)果的每一個(gè)因素進(jìn)行充分的研究和分析，其中非常重要的項(xiàng)目是水分、碘吸附值和強(qiáng)度的測(cè)定，通過(guò)對(duì)其進(jìn)行淺析，可以找出煤質(zhì)活性炭試驗(yàn)的主要關(guān)鍵試驗(yàn)時(shí)，必須注意煤炭活性炭試驗(yàn)應(yīng)遵守的基本原則。試驗(yàn)者通過(guò)對(duì)原則的掌握和方法的正確引用，保證整個(gè)煤炭活性炭試驗(yàn)順利進(jìn)行，取得科學(xué)的實(shí)驗(yàn)結(jié)果。
以上介紹的就是煤質(zhì)活性炭主要指標(biāo)的測(cè)定方法，如需了解更多，可隨時(shí)聯(lián)系我們!
